H2 الضغط التأرجح الامتصاص لتنقية الهيدروجين Psa مولد الأكسجين

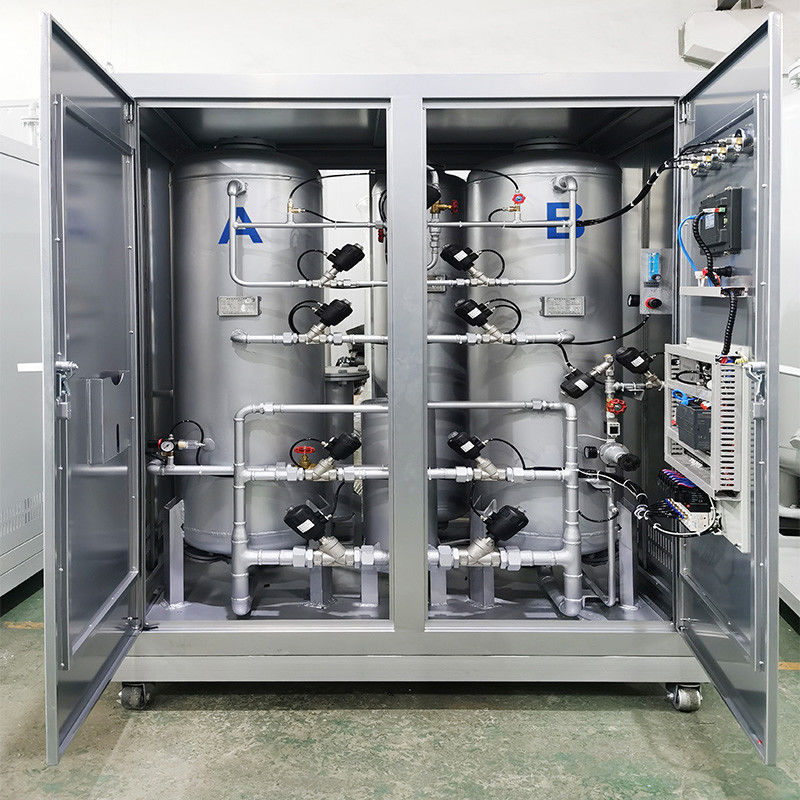

مولد النيتروجين PSA

الوصف

يتكون نظام توليد النيتروجين الكامل عادةً من عدة مكونات مهمة تعمل معًا لإنتاج غاز النيتروجين. فيما يلي وصف للمكونات الرئيسية:

ضاغط الهواء: ضاغط الهواء مسؤول عن توريد الهواء المضغوط إلى النظام. يأخذ الهواء المحيط ، ويضغطه ، ويقدمه إلى المراحل اللاحقة لمزيد من المعالجة.

معدات معالجة الهواء: تتضمن معدات معالجة الهواء مكونات مثل المرشحات والمجففات وتصريفات المكثفات. تقوم المرشحات بإزالة الملوثات، مثل الغبار والزيت، من الهواء المضغوط.أجهزة تجفيف تُزيل الرطوبة لتحقيق نقطة الندى المنخفضة المطلوبةلضمان الهواء الجاف والنظيف لتوليد النيتروجين.

مولد النيتروجين: مولد النيتروجين هو المكون الأساسي للنظام. إنه يفصل غاز النيتروجين من الهواء المضغوط باستخدام طرق مختلفة،مثل الإمتصاص المتحرك تحت الضغط (PSA) أو تكنولوجيا الغشاءالجهاز يزيل بشكل انتقائي الأكسجين والشوائب الأخرى، مما ينتج غاز النيتروجين عالي النقاء.

خزان استقبال الهواء: يعمل خزان استقبال الهواء كوعاء تخزين للهواء المضغوط. يساعد على استقرار ضغط الهواء في النظام ،الحد من تقلبات الضغط وتوفير خزان من الهواء المضغوط خلال فترات الطلب الكبير.

خزان تخزين النيتروجين: يستخدم خزان تخزين النيتروجين لتخزين غاز النيتروجين المنتج. يضمن إمدادات مستمرة من النيتروجين ويسمح بقدرة العازل لتلبية الطلب المتقلب.عادة ما يتم تجهيز خزان التخزين بأجهزة تنظيم الضغط وأجهزة السلامة.

نظام التحكم: يتكون نظام التحكم من أجهزة استشعار ومراقبين وبرامج تراقب وتنظم تشغيل نظام توليد النيتروجين. فإنه يشرف على معايير مثل الضغط،التدفق، نقطة الندى، والنقاء، وضمان أداء الأمثل والسلامة والكفاءة.

نظام التوزيع: يقوم نظام التوزيع بتوصيل غاز النيتروجين من خزان التخزين إلى نقاط الاستخدام المطلوبة. ويتضمن عادة خطوط الأنابيب أو الأنابيب، ومراقبي الضغط، ومقاييس التدفق،وأي صمامات أو أدوات ضرورية لتحكم تدفق النيتروجين.

أجهزة السلامة: أجهزة السلامة ضرورية لحماية النظام والعاملين. قد تشمل صمامات تخفيف الضغط، مفاتيح الضغط، أجهزة استشعار درجة الحرارة،وأجهزة الإنذار التي تراقب المعايير الحرجة وتوفر حماية من الضغط الزائد أو الخطأ.

أدوات ومراقبة: تستخدم أدوات مثل مقاييس الضغط ومقاييس التدفق ومقاييس نقطة الندى لقياس ومراقبة المعلمات المختلفة داخل النظام.أنها توفر بيانات في الوقت الحقيقي لتحكم النظام، وإصلاح الأخطاء والصيانة.

نظام العادم: نظام العادم مسؤول عن تهوية أي غازات زائدة أو نفايات ، مثل الهواء المخصب بالأكسجين ، والتي لا تستخدم في عملية توليد النيتروجين.إدارة غازات العادم المناسبة تضمن التشغيل الآمن وتمنع تراكم الغازات الخطرة المحتملة.

تعمل هذه المكونات معًا لضمان إنتاج غاز النيتروجين بشكل موثوق وكفء بناءً على المتطلبات الخاصة بالتطبيق.يمكن تخصيص النظام وتحديده وفقا للنظافة النيتروجين المطلوبة، معدل التدفق، وقدرة التخزين.

مولد النيتروجين PSA الخصائص التقنية:

أجهزة السلامة تلعب دورا حاسما في أنظمة توليد النيتروجين لضمان التشغيل الآمن وحماية الموظفين والمعدات والبيئة.هنا بعض أجهزة السلامة الشائعة المستخدمة في أنظمة توليد النيتروجين:

صمام تخفيف الضغط: صمام تخفيف الضغط مصمم لتخفيف الضغط الزائد من النظام في حالة حدوث حالة زيادة الضغط.يفتح تلقائيًا لإطلاق الغاز المضغوط عندما يتجاوز الضغط مستوى محدد مسبقًا، ومنع تلف النظام أو أي مخاطر محتملة.

مفتاح الضغط: يتم استخدام مفاتيح الضغط لمراقبة ضغط النظام والتحكم فيه.يمكن تعيينها لتشغيل إنذار أو تشغيل إجراءات محددة عندما يتجاوز الضغط أو ينخفض دون حدود معينةمفاتيح الضغط تساعد على ضمان أن النظام يعمل ضمن نطاق الضغط الآمن.

أجهزة استشعار درجة الحرارة: أجهزة استشعار درجة الحرارة، مثل العاملات الحرارية أو أجهزة RTD (أجهزة استشعار درجة الحرارة المقاومة) ، تراقب درجة الحرارة في المناطق الحرجة للنظام.أنها توفر ردود الفعل لنظام التحكم لمنع ارتفاع درجة الحرارة والخطر المحتمل المرتبط.

أجهزة استشعار الأكسجين: تستخدم أجهزة استشعار الأكسجين لمراقبة تركيز الأكسجين في النظام. وهي تضمن إنتاج غاز النيتروجين بمستوى النقاء المطلوب.إذا تجاوزت تركيزات الأكسجين الحدود المحددة، يطلق المستشعر إنذارًا أو يبدأ إجراءات تصحيحية للحفاظ على نقاء النيتروجين المطلوب.

أجهزة إيقاف الشعلة: أجهزة إيقاف الشعلة هي أجهزة أمان مثبتة في خطوط العادم أو التهوية للنظام لمنع انتشار اللهب أو الانفجارات.يحتوي على شبكة أو مواد أخرى التي تطفئ اللهب عن طريق تبديد الحرارة، منع اللهب من الوصول إلى الغازات القابلة للاشتعال أو البيئات.

نظام إيقاف الطوارئ: تم تصميم نظام إيقاف الطوارئ لإيقاف نظام توليد النيتروجين بسرعة في حالة الطوارئ أو الظروف غير الطبيعية.يمكن تشغيله يدويا أو تلقائيا عندما ظروف معينةيُكتشف نظام ESD المخاطر ويمنع المزيد من الأضرار أو الحوادث.

أجهزة الكشف عن الغازات: تستخدم أجهزة الكشف عن الغازات، بما في ذلك أجهزة الكشف عن الأكسجين والغازات القابلة للاشتعال وأجهزة الكشف عن الغازات السامة، لمراقبة الوجود المستمر للغازات الخطرة في البيئة.أنها توفر إنذارات إنذار مبكرة أو تبدأ إجراءات السلامة إذا وصل تسرب الغاز أو تركيزاته إلى مستويات خطرة.

حواجز السلامة: حواجز السلامة هي آليات تضمن استيفاء شروط معينة قبل السماح بإجراءات أو عمليات محددة. على سبيل المثال،يمكن أن تمنع القفلات من بدء تشغيل نظام توليد النيتروجين إذا لم تكن بعض معايير السلامة ضمن نطاقات مقبولةيساعدون في فرض إجراءات تشغيل آمنة ومنع المخاطر المحتملة.

أنظمة مكافحة الحرائق: يمكن تركيب أنظمة مكافحة الحرائق، مثل أجهزة إطفاء الحرائق، أو أنظمة الرش، أو عوامل مكافحة خاصة، في المناطق التي توجد فيها مخاطر الحرائق.أنها توفر الاستجابة الفورية والسيطرة في حالة الحرائق الطارئة.

من المهم أن نلاحظ أن أجهزة السلامة المحددة المستخدمة في نظام توليد النيتروجين قد تختلف اعتمادا على عوامل مثل تكوين النظام، والحجم،ومتطلبات معايير وقوانين السلامة المعمول بهاإن التثبيت السليم والصيانة والاختبار المنتظم لهذه الأجهزة الأمنية أمر ضروري لضمان تشغيل النظام بأمان وموثوقية.
