تنقية الهيدروجين وحدة Psa فصل الهيدروجين وتطهير

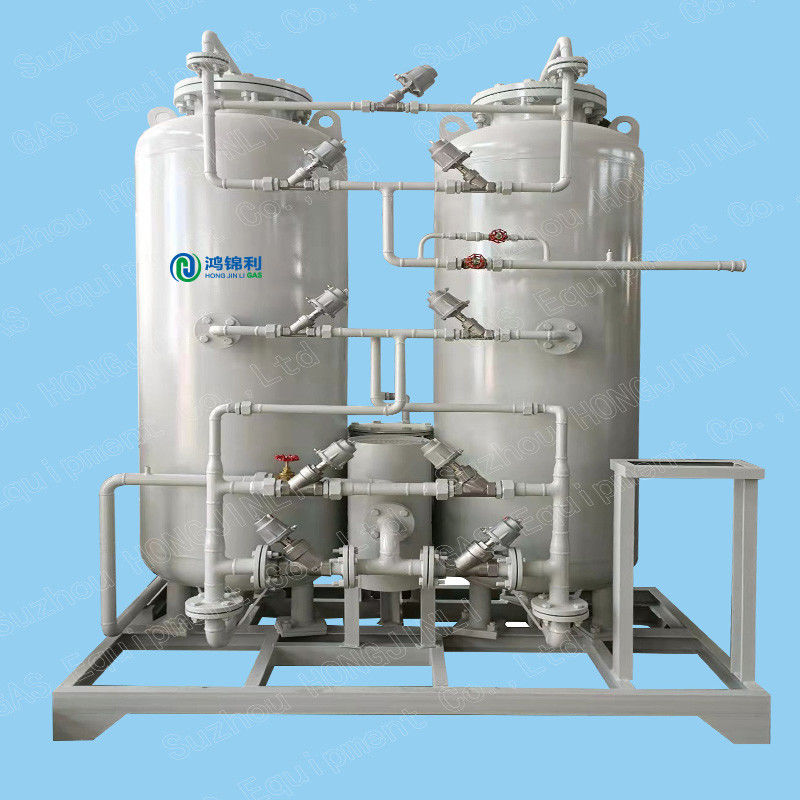

مولد النيتروجين PSA

الوصف

يتكون نظام توليد النيتروجين الكامل من عدة مكونات مهمة تعمل معا لإنتاج غاز النيتروجين.مع التركيز على ضاغط الهواءمجفف الهواء الامتصاصي، مجفف الهواء المبرد، فلتر دقة إزالة الزيت، مضخة زيادة النيتروجين، ومولد النيتروجين PSA:

ضاغط الهواء: ضاغط الهواء مسؤول عن سحب الهواء المحيط وضغطه إلى الضغط المطلوب. إنه يزيد من ضغط الهواء لتمكين خطوات المعالجة اللاحقة.أنواع شائعة من الضاغطات المستخدمة في أنظمة توليد النيتروجين تشمل التبادل، المسمار الدوار، أو ضاغط الطرد المركزي.

مجفف الهواء الامتصاصي: يقوم مجفف الهواء الامتصاصي بإزالة الرطوبة من الهواء المضغوط بعد مغادرته للضاغط. ويستخدم مواد مجففة ، مثل الألومينا المنشطة أو المجففات الجزيئية ،لامتصاص بخار الماءالهواء الجاف ضروري لمنع التكثيف وتحقيق نقطة الندى المنخفضة المطلوبة. يعمل مجفف الامتصاص عادةً في دورات،مع برج واحد يجف الهواء في حين أن الآخر يجدد المجفف.

مجفف الهواء المبرد: جفاف الهواء المبرد هو بديل عن مجفف الامتصاص لإزالة الرطوبة من الهواء المضغوط. يستخدم نظام تبريد لتبريد الهواء ،مما يسبب الترطيب لتكثيف وتفريقيتم بعد ذلك تصريف الماء المكثف، تاركاً وراءه هواء جاف. المجففات المبردة فعالة للتطبيقات العامة الغرض ولكن قد يكون لها قيود في تحقيق نقاط الندى المنخفضة للغاية.

مرشح دقة إزالة الزيت: يتم استخدام مرشح دقة إزالة الزيت للقضاء على جزيئات الزيت والملوثات من تيار الهواء المضغوط.عادة ما تستخدم وسائل تصفية عالية الكفاءة لاحتجاز وإزالة أيروزولات النفطهذا المرشح يضمن أن الهواء الذي يدخل عملية توليد النيتروجين نظيف وخالي من تلوث النفط.

مضخة زيادة النيتروجين: مضخة زيادة النيتروجين تزيد من ضغط غاز النيتروجين الذي ينتجه مولد النيتروجين PSA.يأخذ النيتروجين منخفض الضغط من المولّد ويزده إلى ضغط التوصيل المطلوبتضمن مضخة الدعم إمدادات ثابتة وكافية من غاز النيتروجين في الضغط المطلوب لتطبيقات محددة.

مولد النيتروجين PSA: مولد النيتروجين PSA هو عنصر رئيسي في أنظمة توليد النيتروجين.تستخدم تقنية الامتصاص لفصل غاز النيتروجين من الهواء المضغوطيحتوي المولّد على أسرّة من المواد المضغوطة، عادةً ما تكون جرافات كربونية جزيئيّة، والتي تُمتص الأكسجين والشوائب بشكل انتقائي بينما تسمح للنيتروجين بالمرور.من خلال تبديل الضغط بين دورات الامتصاص والتجديد، مولد النيتروجين PSA ينتج غاز النيتروجين عالي النقاء.

هذه المكونات تعمل معًا لإنشاء نظام توليد النيتروجين الكامل. المكونات الأخرى مثل خزانات التخزين وأنظمة التحكم وأجهزة الأمانويمكن أن تكون أنظمة التوزيع أيضا جزءا من النظام العام لضمان التشغيل الآمن والفعاليعتمد اختيار وتكوين المكونات على متطلبات محددة مثل مستويات نقاء النيتروجين ومعدلات التدفق والتطبيقات المقصودة.

المواصفات

مربع مولد النيتروجين PSA

قدرة النيتروجين: 1 ~ 100Nm3 / h
نقاء النيتروجين: 95-99.999%
ضغط النيتروجين: 0.5-0.8Mpa ((تعزيز للضغط العالي) نقطة الندى النيتروجين: ≤-40°C ((ضغط الغلاف الجوي)
إمدادات الطاقة: 0.2kw 220v 50Hz
