نظام Psa عملية فصل الهيدروجين

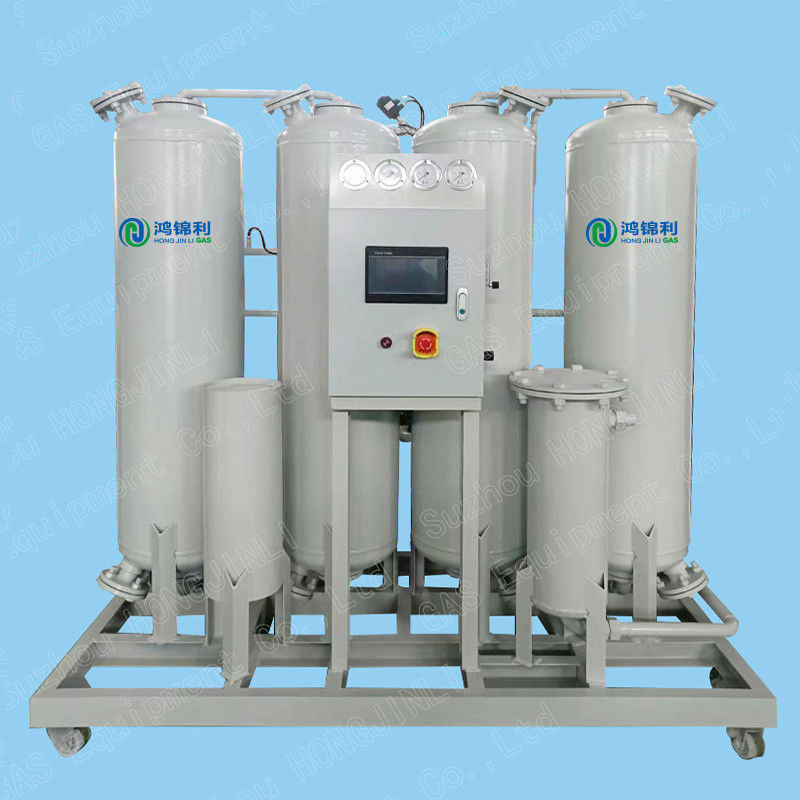

مولد النيتروجين PSA

الوصف

يعمل مولد النيتروجين PSA (ضغط الامتصاص المتأرجح) على أساس مبدأ الامتصاص الانتقائي.عادةً ما تكون جرس الكربون الجزيئي (CMS)، الذي له صلة أعلى لجزيئات الأكسجين من جزيئات النيتروجين.

تبدأ العملية بتوجيه الهواء المضغوط إلى مولد النيتروجين PSA. يمر الهواء عبر سلسلة من المرشحات لإزالة الشوائب والملوثات.ثم يدخل الهواء المرشح إلى وعاء يحتوي على مادة امتصاص.

تحت الضغط، يمتص المواد المضغوطة جزيئات الأكسجين بشكل انتقائي، مما يسمح لجزيئات النيتروجين بالمرور دون أن تتأثر نسبيا.يتم تحقيق هذا الفصل من خلال استغلال خصائص امتصاص مختلفة للأكسجين والنيتروجين على المواد الممتصةونتيجة لذلك، يتم إنتاج تيار من غاز النيتروجين مع نقاء أعلى بكثير.

تستمر عملية الامتصاص حتى تشبع المادة الممتصة بالأكسجين. في هذه المرحلة، يتم ضغط الوعاء، وتحدث التذبذب في الضغط. من خلال تقليل الضغط،يتم تحرير جزيئات الأكسجين الممتصة من المادة الممتصة، مما يسمح له بالتجدد والاستعداد للدورة التالية.

لضمان إمدادات مستمرة من غاز النيتروجين ، تعمل مولدات النيتروجين PSA عادة مع العديد من الأوعية أو أسرة الامتصاص. في حين أن سرير واحد في مرحلة الامتصاص ، وتوفير غاز النيتروجين ،السرير الآخر يمر بتجديدهذه العملية الدورية تضمن تدفق ثابت وغير منقطع لغاز النيتروجين عالي النقاء.

بشكل عام ، يستند مبدأ مولد النيتروجين PSA إلى الامتصاص التفاضلي للأكسجين والنيتروجين على المواد الامتصاصية المتخصصة.يحقق النظام الامتصاص والاستقطاب الانتقائي للأكسجين، مما يؤدي إلى إنتاج غاز النيتروجين عالي النقاء.

الخصائص التقنية
1) التشغيل الآلي الكامل
جميع الأنظمة مصممة للعمل دون مراقبة وتعديل طلب النيتروجين التلقائي.
2) الحاجة إلى مساحة أقل
التصميم والأداة يجعل حجم المصنع ضيق جداً، التجميع على المزلقات، المصنعة مسبقاً من المصنع.
3) البدء السريع
وقت التشغيل هو 5 دقائق فقط للحصول على نقاء النيتروجين المطلوب. لذلك يمكن تشغيل هذه الوحدات وإيقاف تشغيلها حسب طلب النيتروجين
التغييرات.
4) موثوقية عالية
موثوقة للغاية للعمل المستمر والثابت مع نقاء النيتروجين الثابت. وقت توافر المصنع أفضل من 99٪ دائما.
5) عمر المصفات الجزيئية
الحياة المتوقعة للمصفات الجزيئية حوالي 15 عامًا أي طول عمر مصنع النيتروجين. لذلك لا توجد تكاليف استبدال.
6) قابلة للتعديل
من خلال تغيير التدفق، يمكنك تقديم النيتروجين بدقة مع النقاء المناسب.

المواصفات

مربع مولد النيتروجين PSA

قدرة النيتروجين: 1 ~ 100Nm3 / h
نقاء النيتروجين: 95-99.999%
ضغط النيتروجين: 0.5-0.8Mpa ((تعزيز للضغط العالي) نقطة الندى النيتروجين: ≤-40°C ((ضغط الغلاف الجوي)
إمدادات الطاقة: 0.2kw 220v 50Hz
