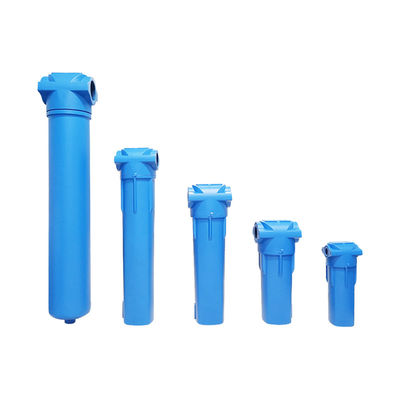

مرشح دقة إزالة الزيت
الوصف
مبدأ تصفية الهواء
تعمل تصفية الغاز والسائل على مبادئ مختلفة تمامًا ، حيث أن الجسيمات تتصرف بشكل مختلف بشكل كبير في الهواء والسائل. يعتمد السائل المتكامل أساسًا على "الحجب".ومفتاح تصفية الهواء الفعالة يكمن في ثلاثة مبادئ تصفية أساسية:
1"التقاط مباشرة" الجسيمات الكبيرة والأثقل التي تتحرك في خط مستقيم.
2"الاصطدام الجهادي" يستخدم لالتقاط الجسيمات التي هي أصغر وأخف وزنا وتغير الاتجاه قليلا مع تدفق الهواء.
3"حركة براون" يتم تصفية جسيمات صغيرة جداً بسبب "حركة براون" بمجرد أن تصل الجسيمات إلى الأليافالجاذبية الكهربائية والامتصاص الفراغوفقا للبحوث، لترشيح الهواء من النوع العميق، طالما أنه يمكن تصفية جزيئات 0.03μm تماما، فإنه يمكن تصفية جزيئات 0.01μm الحجم.
تصنيف عنصر المرشح
المرشح الأساسي من الدرجة AO
تستخدم لإزالة الجسيمات فوق 1μm ، ويمكن أن تكثف النفط السائل والماء. عند 21 درجة مئوية ، لا يتجاوز محتوى ضباب النفط 0.5mg / m (PPM)
المرشح الدقيق من الدرجة AA
تستخدم لإزالة جزيئات الغبار أكبر من 0.01μm بما في ذلك النفط والماء. في ظل ظروف 21C ، لا يتجاوز محتوى ضباب النفط 0.01mg / m3 (PPM) (يتطلب مستوى AO المسبق)
مرشح عالية الكفاءة على مستوى AX
تستخدم لإزالة الجسيمات أكبر من 0.01μm بما في ذلك النفط والماء. في ظل ظروف 21C ، لا يتجاوز محتوى ضباب النفط 0.001mg/m (PPM) (يتطلب مستوى AO المسبق)
مرشح الغبار العالمي من الدرجة AR
تستخدم لإزالة جزيئات الغبار فوق 1μm (بعد وضعها في مجفف الشفط)
مرشح الكربون المنشط من نوع ACS
تستخدم لإزالة رائحة بخار النفط والهيدروكربون
تحت ظروف 21C ، لا يتجاوز محتوى ضباب الزيت 0.003mg/m (PPM) (باستثناء الميثان ، والذي يتطلب مستوى قبل AO)
مرشح إزالة الغبار عالي الكفاءة من الدرجة AAR
تستخدم لإزالة جزيئات الغبار فوق 0.01μm. (وضعه بعد مجفف الفراغ)
ظروف العمل والمؤشرات التقنية
ضغط العمل الأقصى: <1.6MPa
الحرارة العملية القصوى الموصى بها: <66 درجة مئوية
درجة حرارة تشغيل الحد الأدنى الموصى بها: < 1.5 ° C
| المعلمات التقنية لفلترات دقة إزالة الزيت | |||||||
| النموذج | قطر أنبوب الهواء | قدرة معالجة الهواء ((m3/min) | الأبعاد ((ملم) | الوزن ((كجم) | عنصر المرشح/كمية | ||
| واجهة خيوط | |||||||
| BF0005 ((G) | DN20 ((G3⁄4") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010 ((G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020 ((G) | DN25 ((G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030 ((G) | DN25 ((G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040 ((G) | DN40 ((G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060 ((G) | DN40 ((G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080 ((G) | DN50 ((G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50 ((G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120 ((G) | DN65 ((G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150 ((G) | DN65 ((G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250 ((G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| واجهة اللحاء | |||||||
| BF0300 ((F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400 ((F) | DN100(F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500 ((F) | DN100(F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600 ((F) | DN125 ((F5) | 65 | 565 | 1150 | 965 | 120 | BE0300X2 |
| BF0800 ((F) | DN150 ((F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| 1000 فرنك (الف) | DN150 ((F6) | 105 | 570 | 1250 | 993 | BE0300X3 | |
| BF1200 ((F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 ((F) | DN200(F8) | 140 | 670 | 1045 | 895 | BE0300X4 | |
| BF1600 ((F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 ((F) | DN250 ((F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 ((F) | DN250 ((F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000 ((F) | DN300 ((F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600 ((F) | DN300 ((F12) | 360 | 950 | 1500 | 1220 | BE0400X8 | |
| معامل تصحيح تحت ضغوط أخرى يظهر أدناه: | |||||||||||
| ضغط العمل | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| معامل الضغط | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
