| الاسم: | مجفف الهواء الامتزاز | نقطة الندى للهواء المضغوط: | -40 ℃ |
|---|---|---|---|
| إبراز: | مجفف الامتزاز,مجففات الامتصاص الوحيدة,مجففات الهواء المضغوط,Modular Adsorption Dryers,Compressed air dryers |
||

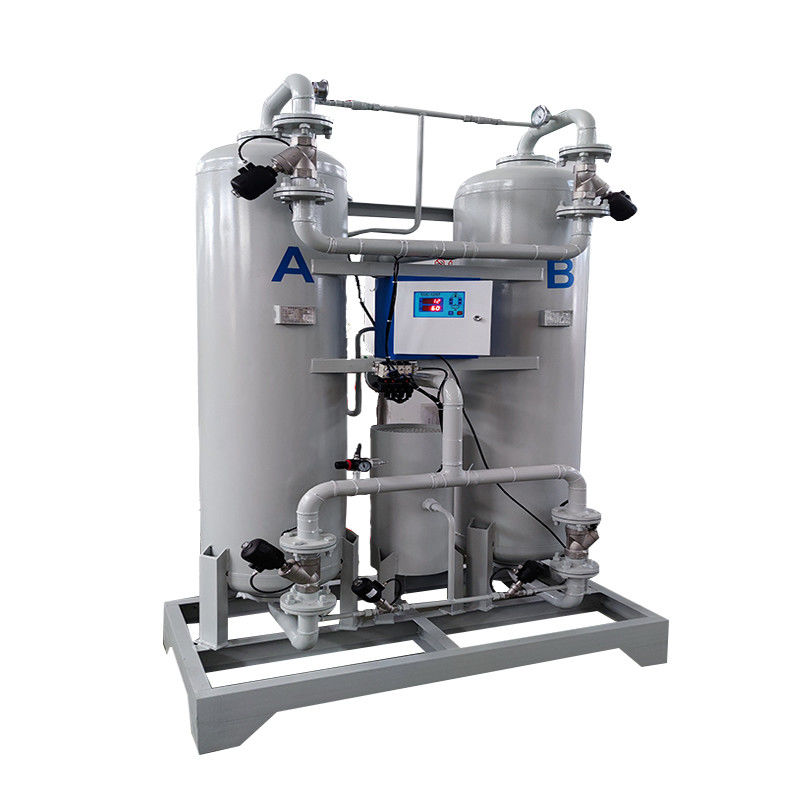

مجفف الهواء الامتصاص
| المعلمات التقنية لجهاز تجفيف الامتصاص التجديدي بدون حرارة / حرارة صغيرة (LH) | ||||||
| النموذج | معالجة الهواء ((m3/min) | قطر الأنابيب ((ملم) | الأبعاد ((الطول × العرض × الارتفاع mm) | طاقة التدفئة / إمدادات الطاقة (الحرارة الصغيرة) | وزن المعدات (في كجم بدون حرارة) | وزن المعدات (حرارة صغيرة في كجم) |
| BX0005 | 0.8 | DN15 | 600X350X1500 | 70 | ||
| BX0010 ((LH) | 1.8 | DN20 | 650X450X1500 | 0.35/220 | 80 | 95 |
| BX0020 ((LH) | 2.8 | DN20 | 700X450X1500 | 0.5/220 | 100 | 120 |
| BX0030 (LH) | 3.8 | DN25 | 900X480X1600 | 0.75/220 | 130 | 140 |
| BX0040 ((LH) | 5.5 | DN40 | 1000X650X1750 | 1.25/220 | 250 | 270 |
| BX0060(LH) | 6.8 | DN40 | 1000X700X1800 | 1.5/220 | 280 | 300 |
| BX0080(LH) | 8.8 | DN50 | 1100X700X1900 | 2.0/220 | 450 | 480 |
| BX0100(LH) | 11.5 | DN50 | 1100X650X2050 | 2.5/220 | 500 | 530 |
| BX0120 ((LH) | 14 | DN65 | 1200X850X2200 | 3.0/380 | 550 | 580 |
| BX0150 ((LH) | 16 | DN65 | 1200X850X2200 | 3.75/380 | 580 | 620 |
| BX0200 ((LH) | 22.8 | DN80 | 1400X1000X2350 | 5.0/380 | 860 | 900 |
| BX0250 ((LH) | 28.5 | DN80 | 1400X1000X2500 | 6.25/380 | 1200 | 1250 |
| BX0300 ((LH) | 35 | DN80 | 1750X1100X2500 | 7.5/380 | 1600 | 1700 |
| BX0400 ((LH) | 45 | DN100 | 1700X1100X2600 | 10/380 | 1900 | 2000 |
| BX0500 ((LH) | 55 | DN100 | 1900X1200X2800 | 12.5/380 | 2300 | 2500 |
| BX0600 ((LH) | 65 | DN125 | 2000X1300X2800 | 15/380 | 2800 | 3000 |
| BX0800 ((LH) | 85 | DN150 | 2200X1600X2900 | 20/380 | 3400 | 3800 |
| BX1000 ((LH) | 105 | DN150 | 2600X1600X2960 | 25/380 | 4100 | 4500 |
| BX1200 ((LH) | 120 | DN200 | 3200X1600X3000 | 30/380 | 4500 | 5000 |
| BX1600 ((LH) | 160 | DN200 | 3800X1800X3000 | 40/380 | 6000 | 6500 |
| BX2000 (LH) | 200 | DN250 | 4200X2000X3000 | 50/380 | 7500 | 8000 |
| ملاحظة: نموذج BX0005-BX2000 هي الهياكل التقليدية ذات البرج التوأم؛ (LH) هو مجفف امتصاص منخفض الحرارة | ||||||
2تدفق عمل مجفف الامتصاص التجديد الحراري الدقيق
جهاز تجفيف الامتصاص التجديد الحراري الدقيق يجمع بين مزايا امتصاص التذبذب الضغط والتذبذب درجة الحرارة، أييعتمد الرطوبة التي يمتصها المستنشق أثناء عملية الامتصاص على الانتشار الحراري والضغط المنخفض لغاز التجديد (الهواء المدفئ والجاف) أثناء عملية التجديديمكن القضاء عليها بالكامل من خلال العمل المشترك للآليات.
الامتصاص
الهواء الرطب يدخل أسطوانة تجفيف A من قطر الأنابيب السفلي من خلال صمام A1.
وهي تتدفق من خلال طبقة الامتصاص من الأسفل إلى الأعلى، ويتم تفريغ الهواء المجفف من نظام الأنابيب العلوي.
التجديد
كمية صغيرة من الهواء الجاف (حوالي 7٪) تمر من خلال نظام القناة العليا لتجديد الهواء
بعد إزالة ضغط صمام التحكم ، يدخل إلى السخان للتدفئة. يدخل هذا الجزء من الهواء الساخن (المسمى هواء التجدد) إلى أسطوانة تجفيف B.يتم تحليل المسمم في الاسطوانة B وتجديد لاستعادة القدرة على تجفيف المسمميتم تفريغ غاز التجديد في الغلاف الجوي من خلال صمام B2 و الصوت الصامت من نظام الأنابيب السفلي.
تساوي الضغط
بعد الانتهاء من تجديد المسمم، يتم إغلاق صمام B2، وسيلندر تجفيف B تدريجيا
زيادة تدريجية للضغط إلى ضغط العمل عبر الإنترنت والاستعداد للتبديل.
تغيير
صمام B1 من نظام الأنابيب السفلي مفتوح ، صمام A1 مغلق ، وصمام A2 مفتوح.
يتم تشغيل أسطوانتين تجفيف A و B ، يدخل الأسطوانة B في الامتصاص ، ويتم ضغط الأسطوانة A وتجديدها.يتم التحكم في وقت العمل ودرجة حرارة التدفئة تلقائيًا بواسطة جهاز التحكم.
