| الاسم: | مجفف الهواء الامتزاز | نقطة الندى للهواء المضغوط: | -40 ℃ |
|---|---|---|---|
| إبراز: | مجففات الامتصاص بدون حرارة,مجففات المستنشفة,أجهزة تجفيف المواد,Adsorption Desiccant Dryers,Desiccant Dryers |
||
مجفف الهواء الامتصاص
1تدفق عمل مجفف تجديد الامتصاص بدون حرارة

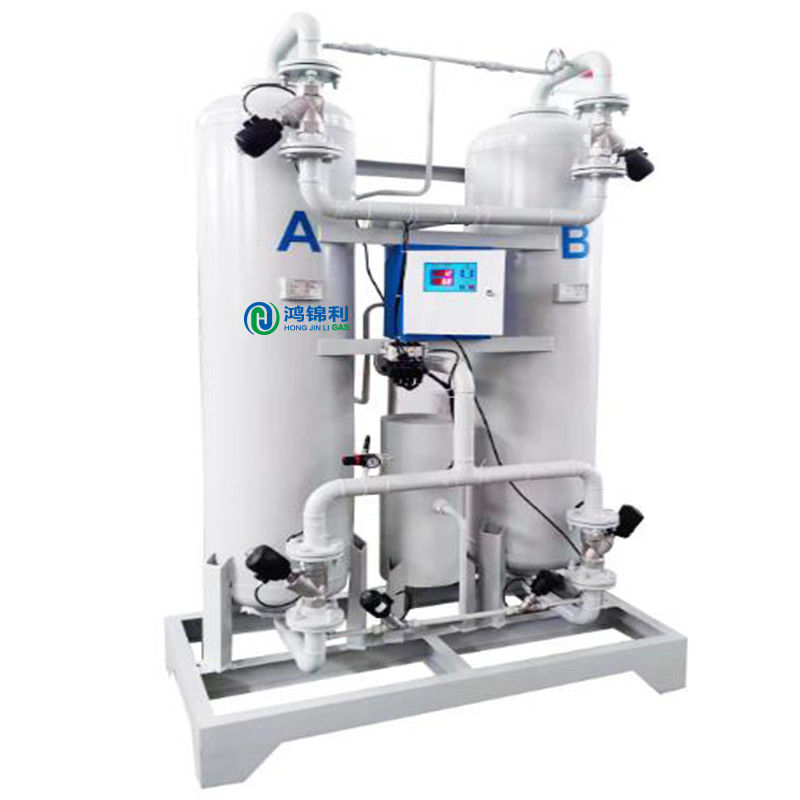

يستخدم مجفف الامتصاص التجديدي بدون حرارة دورة تجديد الامتصاص المتحرك الضغط لتبادل الهواء المضغوط من خلال أسطوانتين تجفيف A و B مليئة بالممتص ، أيعندما يمتص أحد الأسطوانات بخار الماء في حالة ضغط جزئي مرتفع (ضغط العمل)، والأسطوانة الجافة الأخرى تحلل في ضغط جزئي منخفض (تقبل الضغط الجوي) ، ثم تتحول وفقا لبرنامج الوقت المحدد.
الامتصاص
الهواء الرطب يدخل أسطوانة تجفيف A من قطر الأنابيب السفلى من خلال صمام A1 ، ثم
يتدفق إلى الأعلى من خلال طبقة المستنشاق، ويتم تفريغ الهواء المجفف من نظام الأنابيب العلوي.
التجديد
جزء من الهواء الجاف (حوالي 14٪) يمر عبر نظام القناة العليا لتجديد الهواء
ضبط الصمام لدخول اسطوانة تجفيف B،والهواء الجاف المفكك (يسمى غاز التجديد) سوف تحلل وتجديد المسمم في اسطوانة تجفيف B من أعلى إلى أسفل لاستعادة القدرة على تجفيف المسممغاز التجديد يمر من خلال الصمام السفلي من الأنابيب B2 و فتحات الصوت إلى الغلاف الجوي
تساوي الضغط
بعد الانتهاء من تجديد المسمم ، يتم إغلاق صمام B2 وبلوزة تجفيف B
اضغط على ضغط العمل على الانترنت واستعد للتبديل
تغيير
صمام B1 من نظام الأنابيب السفلي مفتوح ، صمام A1 مغلق ، وصمام A2 مفتوح.
يتم تبديل أسطوانتين تجفيف A و B ، يدخل الأسطوانة B في الامتصاص ، ويتم ضغط الأسطوانة A وتجديدها.يتم التحكم تلقائيًا في تسلسل العمل ووقت العمل بواسطة جهاز التحكم.
| المعلمات التقنية لجهاز تجفيف الامتصاص التجديدي بدون حرارة / حرارة صغيرة (LH) | ||||||
| النموذج | معالجة الهواء ((m3/min) | قطر الأنابيب ((ملم) | الأبعاد ((الطول × العرض × الارتفاع mm) | طاقة التدفئة / إمدادات الطاقة (الحرارة الصغيرة) | وزن المعدات (في كجم بدون حرارة) | وزن المعدات (حرارة صغيرة في كجم) |
| BX0005 | 0.8 | DN15 | 600X350X1500 | 70 | ||
| BX0010 ((LH) | 1.8 | DN20 | 650X450X1500 | 0.35/220 | 80 | 95 |
| BX0020 ((LH) | 2.8 | DN20 | 700X450X1500 | 0.5/220 | 100 | 120 |
| BX0030 (LH) | 3.8 | DN25 | 900X480X1600 | 0.75/220 | 130 | 140 |
| BX0040 ((LH) | 5.5 | DN40 | 1000X650X1750 | 1.25/220 | 250 | 270 |
| BX0060(LH) | 6.8 | DN40 | 1000X700X1800 | 1.5/220 | 280 | 300 |
| BX0080(LH) | 8.8 | DN50 | 1100X700X1900 | 2.0/220 | 450 | 480 |
| BX0100(LH) | 11.5 | DN50 | 1100X650X2050 | 2.5/220 | 500 | 530 |
| BX0120 ((LH) | 14 | DN65 | 1200X850X2200 | 3.0/380 | 550 | 580 |
| BX0150 ((LH) | 16 | DN65 | 1200X850X2200 | 3.75/380 | 580 | 620 |
| BX0200 ((LH) | 22.8 | DN80 | 1400X1000X2350 | 5.0/380 | 860 | 900 |
| BX0250 ((LH) | 28.5 | DN80 | 1400X1000X2500 | 6.25/380 | 1200 | 1250 |
| BX0300 ((LH) | 35 | DN80 | 1750X1100X2500 | 7.5/380 | 1600 | 1700 |
| BX0400 ((LH) | 45 | DN100 | 1700X1100X2600 | 10/380 | 1900 | 2000 |
| BX0500 ((LH) | 55 | DN100 | 1900X1200X2800 | 12.5/380 | 2300 | 2500 |
| BX0600 ((LH) | 65 | DN125 | 2000X1300X2800 | 15/380 | 2800 | 3000 |
| BX0800 ((LH) | 85 | DN150 | 2200X1600X2900 | 20/380 | 3400 | 3800 |
| BX1000 ((LH) | 105 | DN150 | 2600X1600X2960 | 25/380 | 4100 | 4500 |
| BX1200 ((LH) | 120 | DN200 | 3200X1600X3000 | 30/380 | 4500 | 5000 |
| BX1600 ((LH) | 160 | DN200 | 3800X1800X3000 | 40/380 | 6000 | 6500 |
| BX2000 (LH) | 200 | DN250 | 4200X2000X3000 | 50/380 | 7500 | 8000 |
| ملاحظة: نموذج BX0005-BX2000 هي الهياكل التقليدية ذات البرج التوأم؛ (LH) هو مجفف امتصاص منخفض الحرارة | ||||||
